刀型閘閥閥門首頁 > 產品展示 > 閘閥 > 刀型閘閥 >

產品名稱：刀型電動閘閥[ 2019-09-16 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、刀型電動閘閥詳細介紹

    Z973H型刀型電動閘閥（刀閘閥）PN6～PN16驅動方式為電動驅動，連接方式為對夾式連接，閥門為明桿平行式剛性單閘板，Z973F 閥座密封面材料為氟塑料、Z973H 閥座密封面材料為不銹鋼，公稱壓力 PN6～16，閥體材料為碳素鋼的閘閥。 配有多回轉式電動裝置，使閥板作上下直線運動，并可實現遠程控制閥門的打開或關閉。通徑范圍：DN50～DN500，使用溫度 ≤100℃，廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程。

    二、刀型電動閘閥安裝注意事項

    1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
    2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
    3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
    4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    5、如果閥門經常開關使用,每月至少潤滑一次。
    6、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
    7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
    8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    9、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

    三、刀型電動閘閥主要技術參數

    型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
    PZ973H-10C 10~16 1.0~1.6 ≤ 100 紙漿、污水、煤漿、灰渣水泥混合物
    PZ973H-16C
    PZ973F-10P
    PZ973F-16P
    PZ973Y-10P
    PZ973Y-16P

  • 四、刀型電動閘閥外形連接尺寸

    MPa DN L D D1 D2 H N-M D0
    1.0 50 43 160 125 100 330 4-M16 180
    65 46 180 145 120 360 4-M16 180
    80 46 195 160 135 390 4-M16 220
    100 52 215 180 155 440 8-M16 220
    125 56 245 210 185 510 8-M16 230
    150 56 280 240 210 600 8-M20 280
    200 60 335 295 265 700 8-M20 360
    250 68 390 350 320 840 12-M20 360
    300 78 440 400 368 960 12-M20 400
    350 78 500 460 428 1110 16-M20 400
    400 102 565 515 482 1250 16-M22 400
    450 114 615 565 532 1380 20-M22 530
    500 127 670 620 585 1530 20-M22 530
    600 154 780 725 685 1800 20-M27 600
    700 165 895 840 800 2150 24-M27 600
    800 190 1010 950 898 2420 24-M30 680
    900 203 1110 1050 1005 2680 28-M30 680
    1000 216 1220 1160 1115 3100 28-M30 700
    1200 254 1450 1380 1325 3450 32-M36 800
    1.6 50 43 160 125 99 330 4-M16 180
    65 46 185 145 120 360 4-M16 180
    80 46 200 160 135 390 8-M16 220
    100 52 220 180 155 440 8-M16 220
    125 56 250 210 185 510 8-M16 230
    150 56 285 240 210 600 8-M20 280
    200 60 340 295 265 700 12-M20 360
    250 68 405 355 310 840 12-M22 360
    300 78 460 410 375 960 12-M22 400
    350 78 520 470 435 1110 16-M22 400
    400 102 580 525 485 1250 16-M27 400
    450 114 640 585 545 1380 20-M27 530
    500 127 715 650 609 1530 20-M30 530
    600 154 840 770 720 1800 20-M36 600
    700 165 910 840 788 2150 24-M36 600
    800 190 1025 950 898 2420 24-M36 680
    900 203 1125 1050 998 2680 28-M36 680
    1000 216 1255 1170 1110 3100 28-M42 700
    1200 254 1485 1390 1325 3450

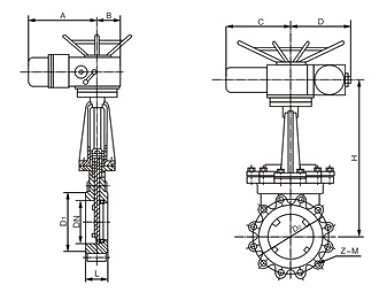

  • 五、刀型電動閘閥結構圖

    刀型電動閘閥結構圖

上一篇：電動刀型閘閥 / 下一篇：不銹鋼電動刀型閘閥
