防爆截止閥閥門首頁 > 產品展示 > 截止閥 > 防爆截止閥 >

產品名稱：開關型礦用防爆電動截止閥[ 2020-06-11 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、開關型礦用防爆電動截止閥概述

    開關型礦用防爆電動截止閥由截止閥與Z型多回轉電動執行器組成，有開關型、調節型兩種，工作電壓一般為380VAC,另外需要別的電壓可以定制。電動截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

    二、開關型礦用防爆電動截止閥主要特點

    1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接
    2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長
    3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
    4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠


    三、開關型礦用防爆電動截止閥主要技術參數

    電源：常規，三相380V（50Hz）
    特殊，三相660V、415V（50Hz、60Hz）
    單相220V、110V（50Hz、60Hz）
    工作環境：
    環境溫度：-20~+60℃（特殊訂貨-40~+80℃）
    相對濕度：≤95%（25℃時）
    防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
    防護等級：IP55（特殊訂貨IP65、IP67）
    工作制：短時10分鐘（特殊訂貨30分鐘）

    四、開關型礦用防爆電動截止閥主要零部件材料

    產品類別 零件名稱
    閥體 閥蓋 閥桿 閥瓣 密封面 閥桿螺母 填料 緊固件 手輪
    J41HY-C型
    J941HY-C型    		 25、WCB 鉻不銹鋼 2Cr13
    25    		 H：不銹鋼
    Y：鈷基硬
    質合金剛    		 鋁青銅 柔性
    石墨    		 優質碳鋼 可鍛鑄鐵
    J41W-P型
    J941W-P型    		 鉻鎳鈦鋼 鉻鎳鈦鋼 鉻鎳鈦鋼 鉻鎳鈦鋼 不銹鋼
    J41W-R型
    J941W-R型    		 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼 不銹鋼
    J41Y-I型
    J941Y-I型    		 鉻鉬鋼 鉻鉬鋼 鈷基硬質
    合金鋼    		 鈷基硬質合金鋼 合金鋼

  • 五、開關型礦用防爆電動截止閥主要連接尺寸

     PN(MPa) 公稱通徑 DN(mm) 標準值 參考值
    L D D1 n2 D6 b f f1 Z-φd L1 H 質量
    1．6 50 230 160 125 100 　 16 3 　 4-φ18 590 645 48
    65 290 180 145 120 　 18 3 　 4-φ18 590 690 60
    80 310 195 160 135 　 20 3 　 8-φ18 590 715 65
    100 350 215 180 155 　 20 3 　 8-φ18 590 770 71
    125 400 254 210 185 　 22 3 　 8-φ18 590 780 119
    150 480 280 240 210 　 24 3 　 8-φ23 590 810 210
    200 600 335 295 265 　 26 3 　 12-φ23 810 967 320
    250 622 405 355 320 　 30 3 　 12-φ25 810 1143 550
    300 698 460 410 375 　 30 4 　 12-φ25 830 1292 785
    2.5 50 230 160 125 100 　 20 3 　 4-φ18 590 645 50
    65 290 180 145 120 　 22 3 　 8-φ18 590 690 65
    80 310 195 160 135 　 22 3 　 8-φ18 590 715 67
    100 350 230 190 160 　 24 3 　 8-φ23 590 770 73
    125 400 270 220 188 　 28 3 　 8-φ25 590 780 127
    150 480 300 250 218 　 30 3 　 8-φ25 810 810 215
    200 600 360 310 278 　 34 3 　 12-φ25 810 967 322
    250 622 425 370 332 　 36 3 　 12-φ30 830 1143 585
    300 698 485 430 390 　 40 4 　 16-φ30 830 1292 795
    4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
    65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
    80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
    100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
    125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
    150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
    200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
    6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
    65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
    80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
    100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
    125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
    150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
    200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
    10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
    65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
    80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
    100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
    125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
    150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
    200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850

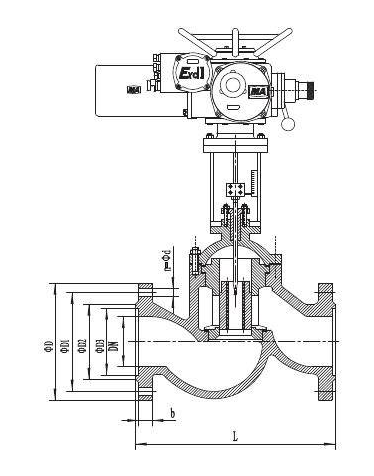

  • 六、開關型礦用防爆電動截止閥產品結構圖

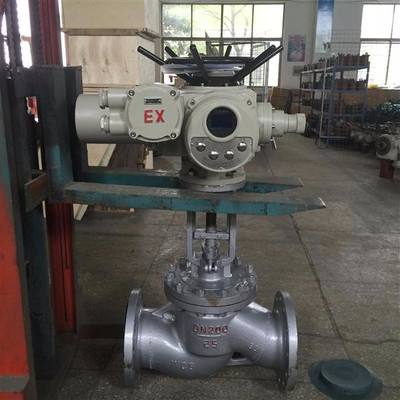

    開關型礦用防爆電動截止閥開關型礦用防爆電動截止閥1
