三通球閥閥門首頁 > 產品展示 > 球閥 > 三通球閥 >

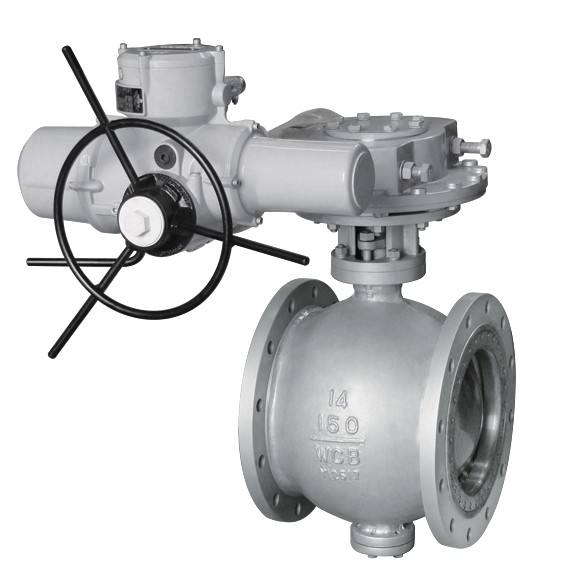

產品名稱：電動三通球閥開關[ 2020-04-28 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動三通球閥開關產品描述

    我公司電動三通球閥的球體分L型和T型，利用電動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。三通電動球閥有L型有三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。被廣泛應用于石油、石化、化工、冶金、電力、鋼鐵、水利、城建、機械、煤炭等行業。

    二、電動三通球閥開關產品特點

    1、閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。
    2、具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
    3、可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
    4、閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。


    三、電動三通球閥開關主要零部件材料

    連接方式 內螺紋連接 對焊連接
    零件名稱 閥體閥蓋 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
    球體、閥桿 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
    密封圈、填料 增強聚四氟乙烯、對位聚苯
    適用工況 適用介質 水、蒸汽
    、油品等    		 硝酸等腐
    蝕性介質    		 醋酸等腐
    蝕介質    		 水、蒸汽
    、油品等    		 硝酸等腐
    蝕性介質    		 醋酸等腐蝕介質
    適用溫度 -29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯)


  • 四、電動三通球閥開關連接尺寸

    通徑DN 英寸" 連接尺寸
    mm inch (G) L L1 H(配HQ) H(配HR) A(配HQ) A(配HR)
    10 3/8 60 30 260 130 265 161
    15 1/2 72 36 265 130 265 161
    20 3/4 85 42 280 135 265 161
    25 1 91 46 290 139 265 161
    32 11/4 110 55 310 158 265 197
    40 11/2 122 61 340 165 265 197
    50 2 145 72 360 202 265 197

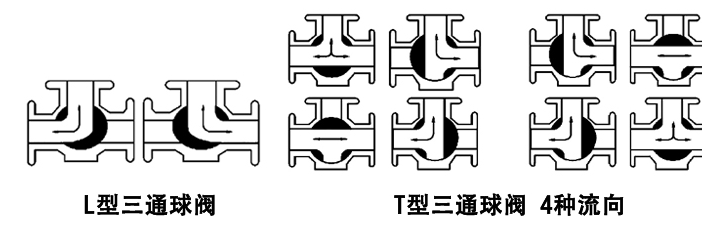

  • 五、電動三通球閥開關流向圖




    電動三通球閥開關

上一篇：電動三通法蘭球閥 / 下一篇：Q44F三通球閥
