全國服務熱線021-64162222

硬密封蝶閥閥門首頁 > 產品展示 > 蝶閥 > 硬密封蝶閥 >

產品名稱：D343H多層次金屬硬密封蝶閥[ 2021-06-24 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、D343H多層次金屬硬密封蝶閥產品詳細

    上海湖泉閥門有限公司D343H多層次金屬硬密封蝶閥為偏心金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封.硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。D343H多層次硬密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

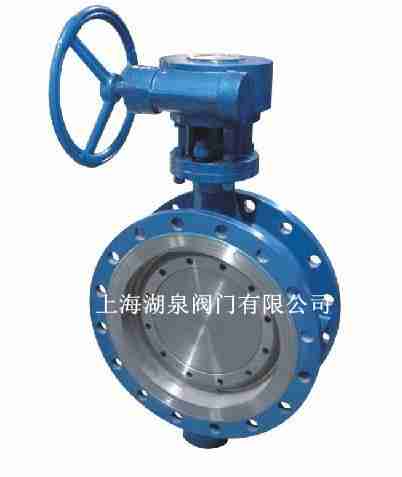

    D343H多層次金屬硬密封蝶閥

    二、D343H多層次金屬硬密封蝶閥產品特點

    1、密封圈選用不銹鋼制作，D343H多層次金屬硬密封蝶閥具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
    2、D343H多層次金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
    3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
    4、D343H多層次金屬硬密封蝶閥蝶板采用絎架結構，強度高，過流面積大，流阻小。
    5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
    6、D343H多層次金屬硬密封蝶閥驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

  • 公稱通徑
    DN    		 結構長度L 外形尺寸（參考值） 連接（標準值） 參考
    重量Dt343H
    H Dt343H PN0.6MPa PN1.0MPa
    mm inch 短 長 H1 A1 B1 D D1 z- d D D1 z- d
    50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17
    65 5/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20
    80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23
    100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25
    125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40
    150 6 140 210 175 555 270 280 165 225 8-18 285 240 8-22 47
    200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60

上一篇：d943h16dn150電動蝶閥 / 下一篇：D373H dn400對夾式硬密封蝶閥
