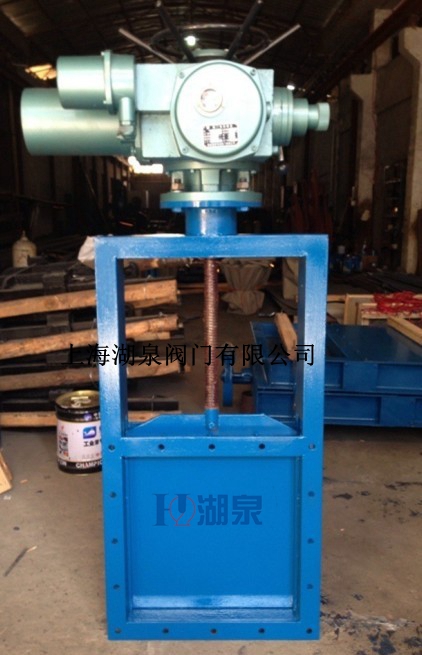

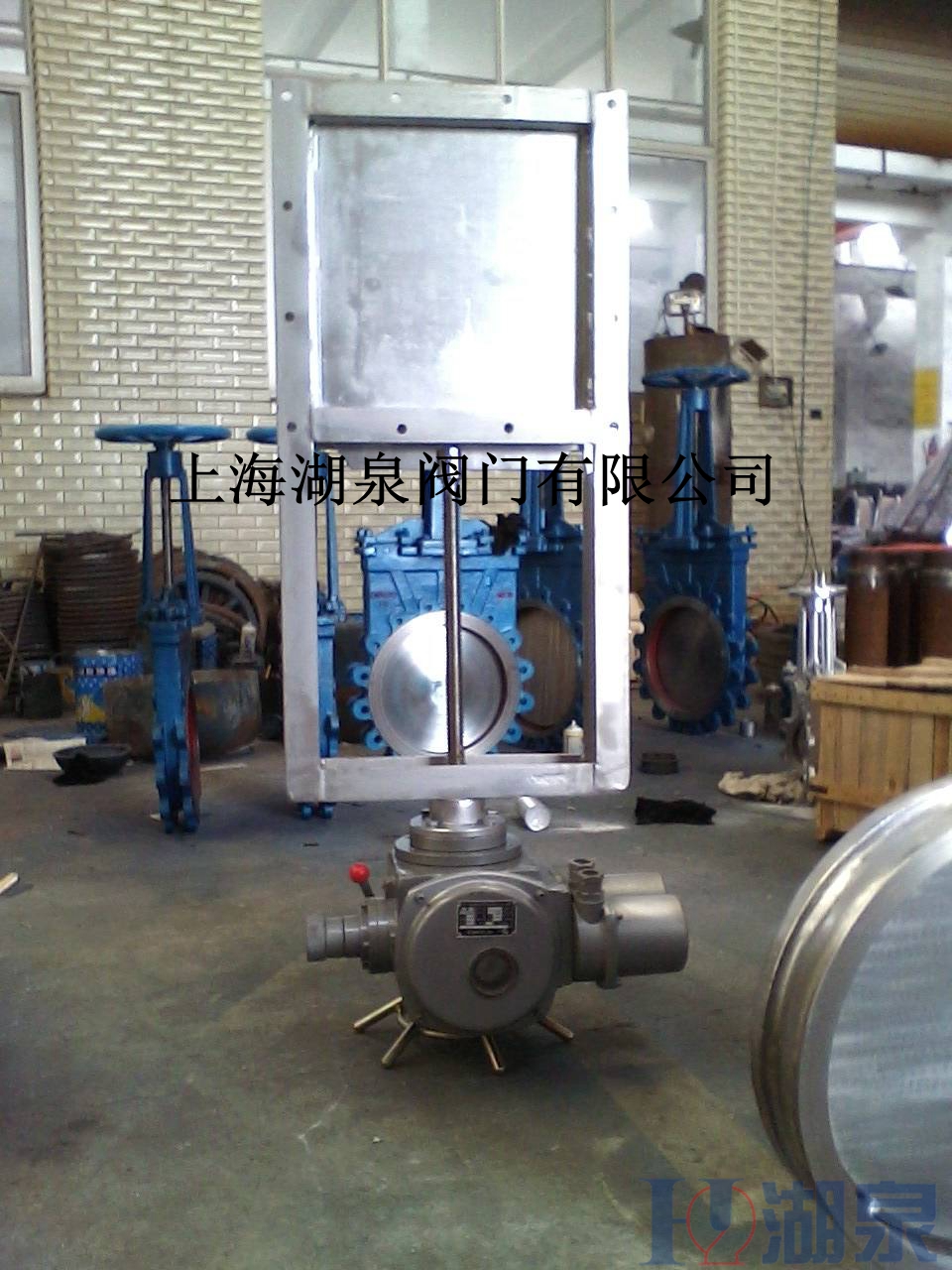

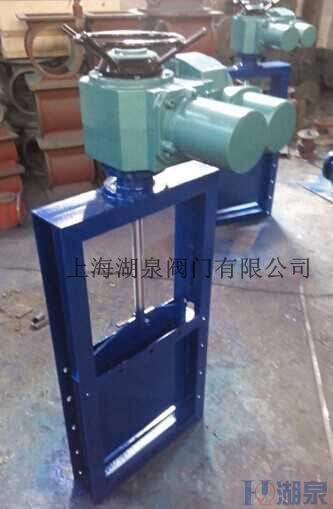

上海湖泉閥門有限公司電動插板閥詳細介紹 　　電動閘板閥是一種閘板與閥座始終緊密接觸密封的閥門。電動插板閥啟閉件是閘板，閘板的運動方向與流體方向相垂 直，電動插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，較為常用的模式閘板閥的兩個密封面形成楔 形、楔形角隨閥門參數而異。閘板閥中的密封面，相對于氣體流路的垂直方向運動而實現氣流封止，其構造類似于水庫的閘門。由于密封面為平面，為承受大氣壓強，整體構造比較厚重，體積也比較大。閘板閥內部的滑動部分通過焊接波紋管實現超高真空中的直線驅動，密封多采用氟膠圈。而閘板閥本體的密封，考慮到高溫烘烤，使用金屬絲密封。

 電動閘板閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，電動插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。
原理：閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。電動閘板閥關鍵由閘板閥和電動電動執行器兩一部分構成，電裝選用電動電動執行器。其輸出軸選用閥桿螺帽式聯接方式，接手法蘭尺寸，推動閥桿左右健身運動。進而驅動器閥桿推動閘板做升高和降低的勻速直線運動，以超過打開和關掉閘板閥的目地電動閘板閥。

電動閘板閥 優點
具有全通徑的通道，等同于平滑的管道，流通能力大，流阻??；具有雙重上下游密封，無需潤滑的密封部位，密封性好，可靠性高；具有較少的零 部件；設計新穎，既滿足了管線的工藝性要求，又滿足了用戶的操作和維護簡便性的要求，能保證閥門長期可靠地運行。
電動閘板閥 形式
帶導流孔的平板閘閥，其流量特性等同于同規格的管道，呈等百分比特性，不帶導流孔的平板閘閥，它的中腔跨度較楔式閘閥小，且屬于規則的圓柱體，其壓力損失較帶導流孔的大以外，其余特性基本接近。
不帶導流孔調節型的平板閘閥的流量調節特性?xún)?yōu)于普通不帶導流孔的平板閘閥

 電動插板閥常用規格從DN25～1000mm。常用公·稱壓力為PN1.6～15.0MPa，有一些產品系列用到PN25.0MPa和42.0MPa。
采用手輪操作的可應用于DN25～600mm，傘齒輪操作的一般應用于DN80～600mm，其它如氣動、液動和電動（防爆）等驅動裝置可以應用于任何規格的閥門上。
可提升的閘板密封面，可刮除密封面的的粘著物，自動清除雜物。
整體的不銹鋼材質，可防止腐蝕破壞。
短結構長度，可節省原料、安裝空間，也有效支持管道強度。
科學的上密封填料函設計，使上密封安全有效，經久耐用。
三角形的支架節省原材料，保證需要的力學性能。
閥體加強筋設計提高閥體強度。
電動閘板閥閥桿經久耐用，雙頭螺使用啟閉更為迅速

優點在于閥體通徑無凹槽，介質不會(huì )卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。手動插板閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。
  手動插板閥普遍適用于建材、冶金、化工、電工等行業，作為各類除塵設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置，防止野風吹入。
