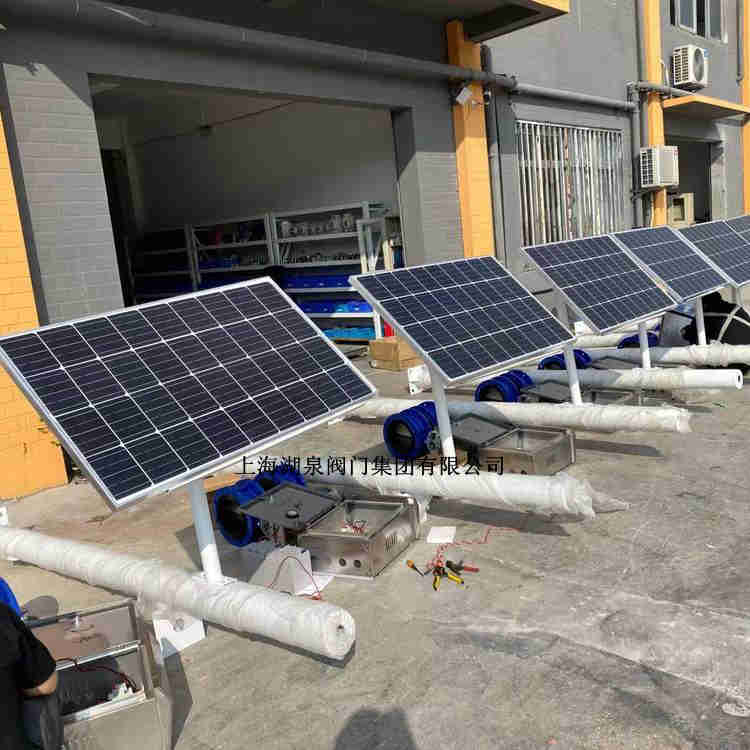

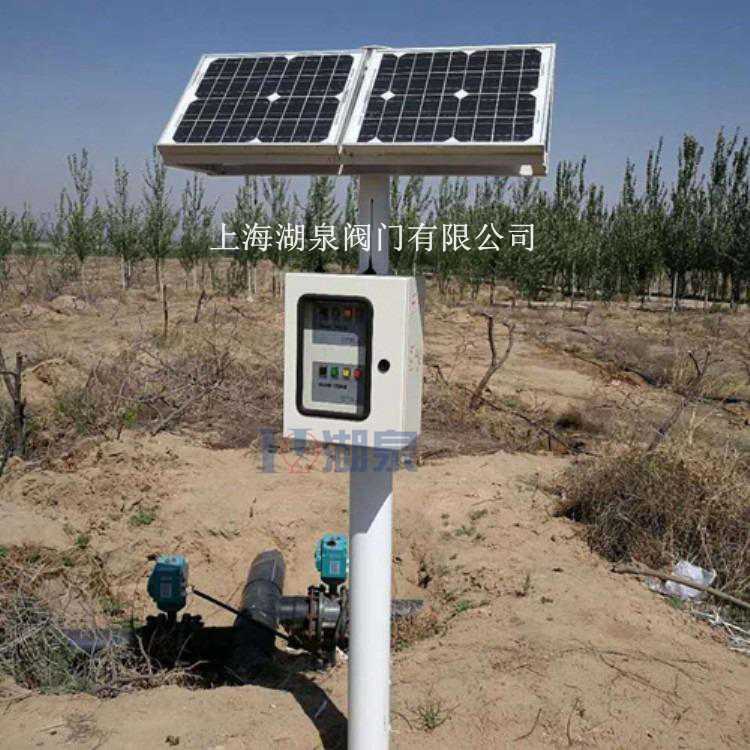

上海湖泉閥門集團有限公司是一家太陽能電動閥門DN300生產廠家，本設計公開了一種太陽能電動閥門,太陽能電動閥門本體的頂部設置有太陽能電池板,太陽能電池板的一端設置有太陽能發電模塊,太陽能發電模塊的一端設置有蓄電池,蓄電池的一端設置有電量檢測模塊,蓄電池的另一端設置有穩壓模塊,太陽能發電模塊的另一端設置有... 太陽能發電為了克服電動閥門在沙漠和其他地區供電難的問題,提出了用光伏電池為蓄電池充電,用蓄電池的電能為電動閥控制系統供電,并用DSP實現全數字軟件鎖相環。

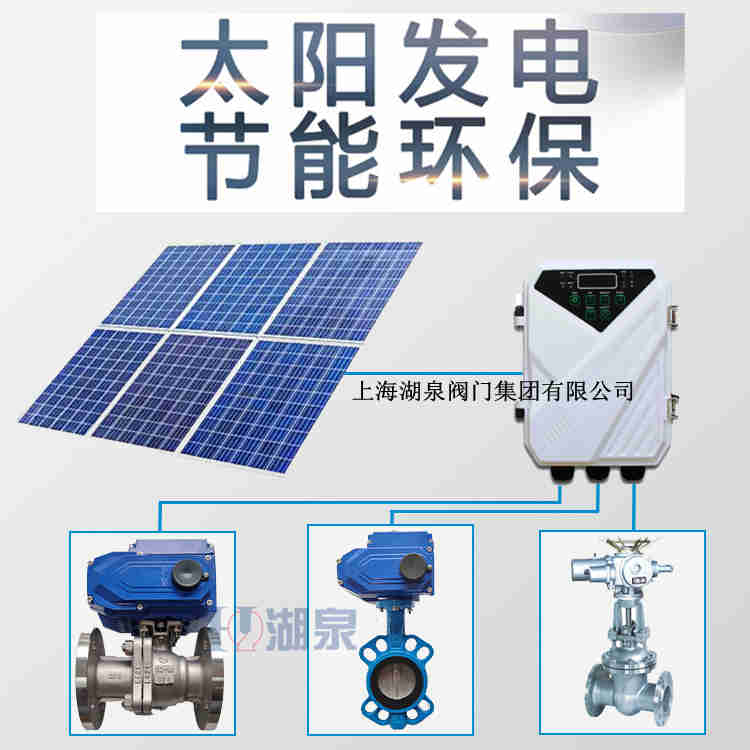

本實用新型提供一種基于太陽能的遠程電動閥門控制系統,包括執行系統和太陽能供電系統;執行系統包括執行電機,無線通信模塊,檢測裝置,分別與執行電機,無線通信模塊和檢測裝置通信連接的中央控制器;太陽能供電系統包括太陽能電池板,蓄電池,分別與太陽能電池板和蓄電池通信連接的電源控制器;蓄電池與中央控制器連接并為中央控制器供電.利用執行系統和太陽能供電系統,只需要有太陽光照即可供電,并且也可以無線通信,省去了鋪設實體電源線,信號線等.并且利用檢測裝置,還能夠實時檢測管道的狀態數據并發送,從而能夠對管道的狀態進行監視,便于預防危險發生。


一種基于室溫的閥門遠程電動控制系統,包括閥體與控制盒,控制盒內設控制器,電機與信號傳輸裝置,控制盒外部設置溫度傳感器與遙控裝置,控制器同時電連接電機,信號傳輸裝置與溫度傳感器,遙控裝置通過無線網絡(luò )與信號傳輸裝置進行信號傳輸,閥體內設中心筒,中心筒的一端設置膜片,閥體靠近膜片的一端設置有彈簧筒,彈簧筒內設置彈簧.本實用新型結構設計合理,自動閥塞在彈簧的作用下伸展或壓縮,對閥體的啟閉進行快速調整,通過控制器與閥體相結合,用戶可根據自己的實際需求進行室內溫度的自動控制,實現了節能,降耗與節費的目的。

一種太陽能電動閥門，包括太陽能電動閥門本體、閥體、太陽能電池板、蓄電池、y355電動機、閥蓋、閥桿、閥芯、軸套、連接軸、凸輪、微動開關、lhi778紅外線傳感器、太陽能發電模塊、可編程程序控制器、電量檢測模塊、穩壓模塊、無線收發模塊和移動設備，所述太陽能電動閥門本體的頂部設置有所述太陽能電池板，所述太陽能電池板的一端設置有所述太陽能發電模塊，所述太陽能發電模塊的一端設置有所述蓄電池，所述蓄電池的一端設置有所述電量檢測模塊，所述蓄電池的另一端設置有所述穩壓模塊，所述太陽能發電模塊的另一端設置有所述可編程程序控制器，所述可編程程序控制器的一端設置有所述y355電動機，所述y355電動機的底部設置有所述閥體，所述閥體的頂部設置有所述閥蓋，所述閥體的中部設置有所述閥桿，所述閥桿的頂端設置有所述連接軸，所述連接軸的外側設置有所述軸套，所述軸套的表面設置有所述凸輪，所述軸套的兩側設置有所述微動開關，所述微動開關的兩側設置有所述lhi778紅外線傳感器，所述閥桿的底端設置有所述閥芯，所述可編程程序控制器的另一端設置有所述無線收發模塊，所述無線收發模塊的外側設置有所述移動設備。
