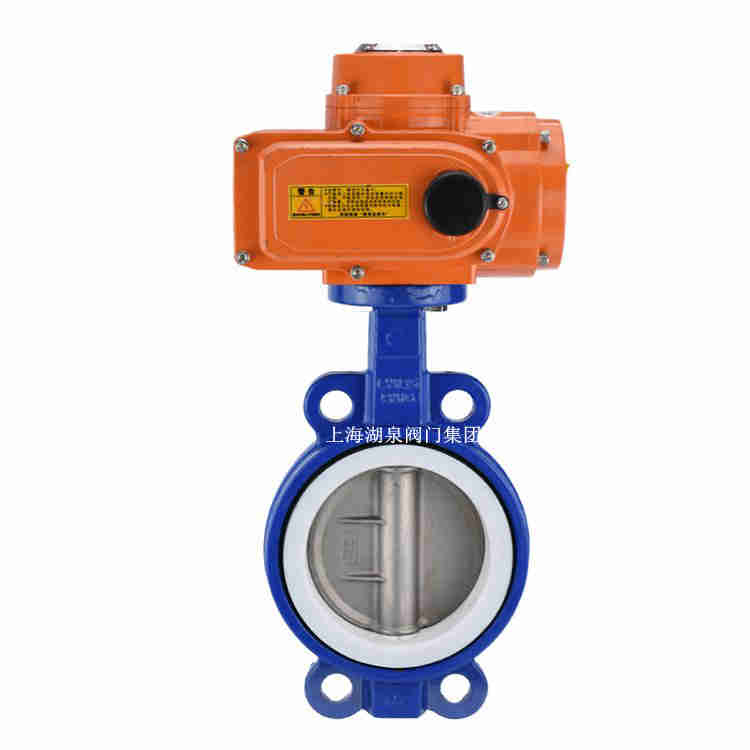

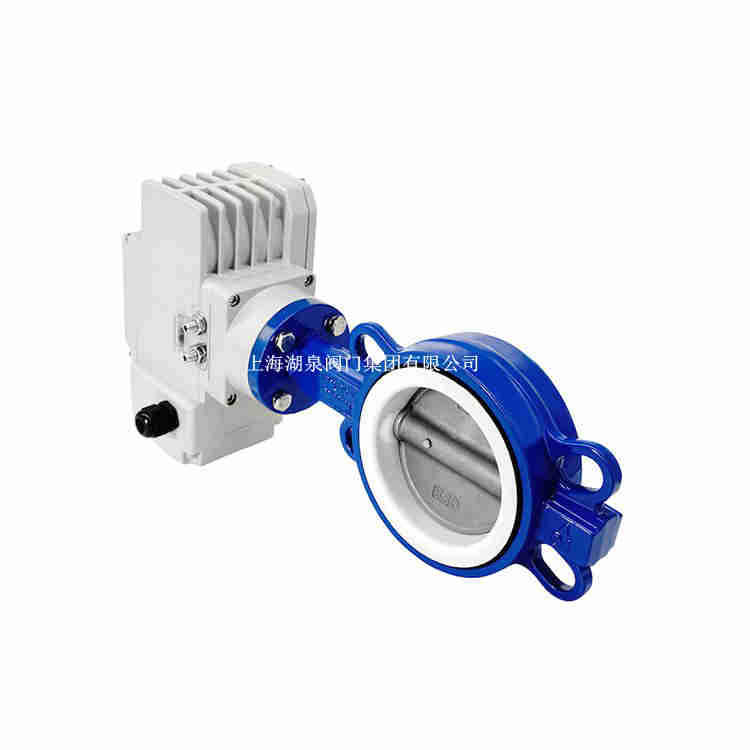

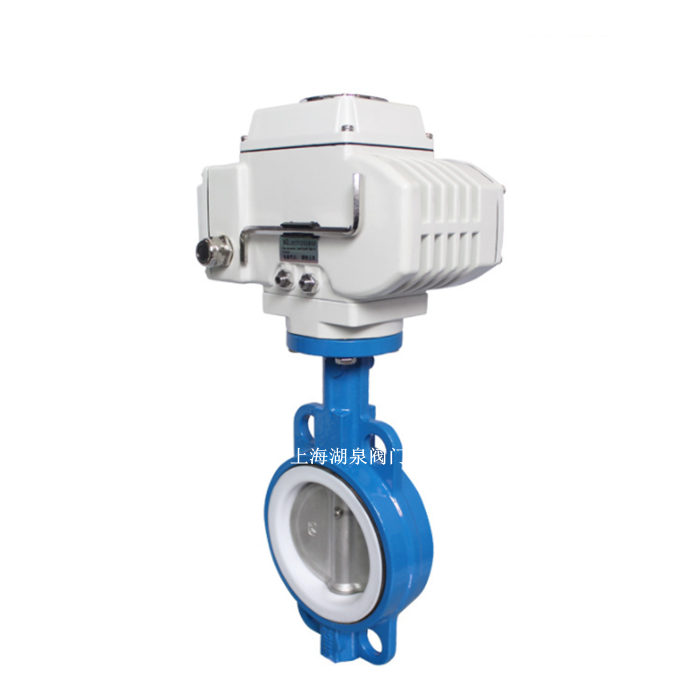

D971X-16P dn150電動對夾式蝶閥生產廠家, 我公司研制的軟密封中線對夾式蝶閥,雙偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,適用于溫度≤150℃,弱腐蝕或潔凈度有一定要求工況,高溫高壓工況可選用三偏心硬密封閥體。湖泉電動對夾式蝶閥D971X產品廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。它是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能,用了多種零件材質配對,歡迎前來咨詢和購買。
D971X-16P dn150電動對夾式蝶閥產品優點
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速,操力矩小,操作方便,省力靈巧。
2、可以任何位置安裝,維修方便。
3、密封件可以更換,密封性能可靠達到雙向密封零泄漏。密封材料耐老化、耐腐蝕,使用壽命長等特點。
4、功能強勁:智能型、調節型、開關式。體積小巧:體積僅相當于同類產品的35%左右。
5、使用方便:采用單相電源,接線簡單;采用獨創(chuàng )的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
6、保護裝置有雙重限位、過熱保護、過載保護。全行程時間5秒、10秒、15秒、30秒、45秒、60秒。及帶手動功能。
7、智能數控:內置模塊直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和精確定位。
D971X-16P dn150電動對夾式蝶閥使用說明書
公稱通經DN(mm) |
50~2000 |
50~1600 |
公稱藥理PN(MPa) |
0.6 |
1.0 |
1.6 |
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
適用溫度 |
丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃ |
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
泄漏率 |
符合GB/T13927-92標準 |
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
D971X-16P dn150電動對夾式蝶閥技術參數
公稱通徑DN(mm)50~1200公稱壓力PN1.0、1.6MPa法蘭標準JB/T79、GB/T9113、HG20594-97連接形式法蘭式、對夾式閥板形式垂直板式流量特性近似快開型動作范圍0~90°泄露量按GB/T4213-92,為Kv值的10-4基本誤差±2.5%回差±2.5%死區1% (可調)可調范圍50:1配置執行機構可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構控制方式開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制),零件名稱材料閥體球墨鑄鋼、鑄鋼、合金鋼、不銹鋼蝶板灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料密封圈各種橡膠、聚四氟閥桿2Cr13、不銹鋼填料O型圈、柔性石墨
D971X-6/10/16電動對夾式封蝶閥主要外形連接尺寸 單位:mm
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
DO |
n-Фd |
DO |
n-Фd |
DO |
n-Фd |
50 |
43 |
63 |
438 |
125 |
125 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
70 |
453 |
125 |
125 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
80 |
46 |
83 |
478 |
125 |
125 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
100 |
52 |
105 |
519 |
125 |
125 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
125 |
56 |
115 |
713 |
325 |
245 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
150 |
56 |
137 |
749 |
325 |
245 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
200 |
60 |
164 |
843 |
325 |
245 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
250 |
68 |
206 |
947 |
363 |
313 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
300 |
78 |
230 |
1013 |
363 |
313 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
350 |
78 |
248 |
1046 |
363 |
313 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
400 |
102 |
289 |
1135 |
363 |
313 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
450 |
114 |
320 |
1328 |
465 |
439 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
500 |
127 |
343 |
1226 |
546 |
481 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
600 |
154 |
413 |
1394 |
546 |
556 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
700 |
165 |
478 |
1534 |
546 |
556 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
800 |
190 |
525 |
1159 |
546 |
556 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
900 |
203 |
585 |
1748 |
617 |
706 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
38-39 |
1000 |
216 |
640 |
1805 |
632 |
706 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
1200 |
254 |
755 |
2035 |
632 |
706 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
