上海湖泉閥門有限公司電動閘板閥是板閥的一種，該電動調節閥采用多種類型的內件材料，能擴大閥門的應用范圍，應用抗硫材料和表面特殊處理工藝可使閥門能夠能在含硫介質的場合應用。一般由電動電動執行器和閘板閥相互連接，歷經安裝調節后變成電動閥。電動閥應用電磁能做為驅動力來接入電動電動執行器驅動器閘板閥，保持閘板閥的電源開關、調整姿勢。進而超過對管路物質的電源開關或者調整目地。
 電動閘板閥中的密封面，相對于氣體流路的垂直方向運動而實現氣流封止，其構造類似于水庫的閘門，故稱閘板閥(圖1)。由于密封面為平面，為承受大氣壓強，整體構造比較厚重，體積也比較大。閘板閥內部的滑動部分通過焊接波紋管實現超高真空中的直線驅動，密封多采用氟膠圈。而閘板閥本體的密封，考慮到高溫烘烤，使用金屬(In)絲密封。

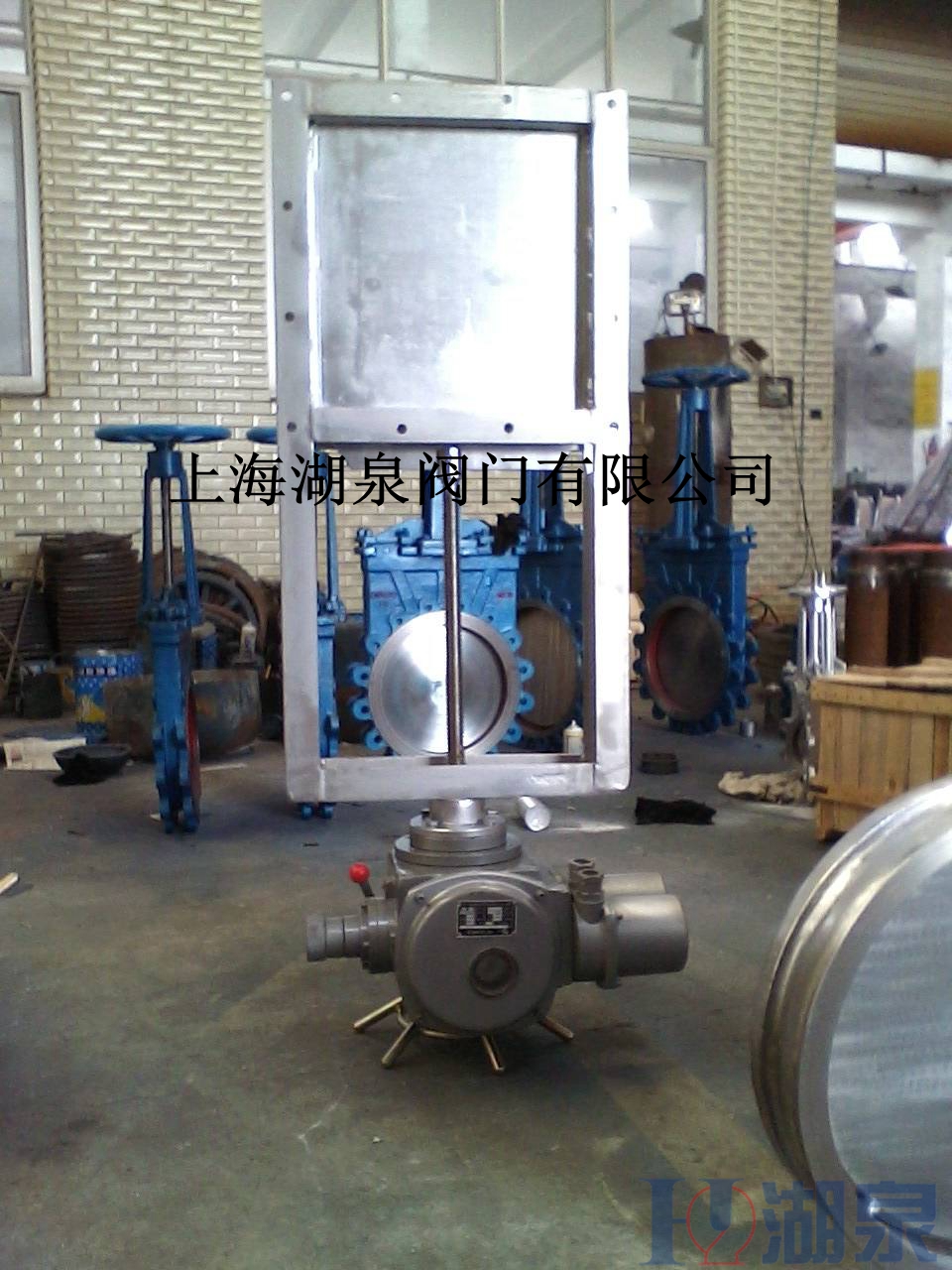

 電動閘板閥的示意圖
考慮到閘板閥兩側的壓強差，閘板閥的安裝有方向性，即密封面要朝向較高真空一側。正規的閘板閥，在較高真空面通常會(huì )做一個三角形標志。
真空腔體的連接，或者腔體和排氣泵(分子泵、離子泵)的連接，多使用閘板閥。

附圖標記說明：
1、殼體；2、出入口；3、閘板；301、閘板斜齒；4、彈性套；401、彈性套斜齒；402、折疊部；403、斜齒部；404、底部；5、上蓋；6、執行機構。

根據本實用的一種電動閘板閥，包括：
殼體，殼體下部設置有出入口，出入口貫穿殼體；
閘板，閘板設置于殼體內且能夠在殼體內上下運動，閘板的側面設置有閘板斜齒；
彈性套，彈性套套設于閘板外部，且彈性套的內部設置有與閘板斜齒相互配合的彈性套斜齒。
具體地，通過在閘板外套設彈性套，閘板閥在殼體內上下運動，帶動彈性套上下運動進而實現閘板閥的開啟與閉合，使閘板閥能夠在介質含雜質較多或介質具有腐蝕性的條件下使用，且能密封好、壽命高同時更換維護成本低。通過在閘板斜齒與彈性套斜齒使彈性套與閘板之間的連接關系更為緊密，同時避免了彈性套的磨損，便于對彈性套進行更換，大大降低了生產與投資成本。
本實用新型采用在閘板外面覆蓋彈性套的方式，彈性套和閘板是分離結構，彈性套內部用一定角度的彈性套斜齒，在閘板上也有與之對應的閘板斜齒相互配合，在彈性套不受力的狀態下，彈性套的彈性套斜齒與閘板上的閘板斜齒相互嚙合，在閥板密封時，閘板下移，閘板斜齒的斜面壓緊彈性套斜齒的斜面，從而使彈性套與閘板閥殼體進行密封。在閘板閥打開時，閘板上移，閘板斜齒的水平部分與彈性套斜齒水平部分接觸，帶動彈性套上移，打開閥門，上移過程中由于閘板的斜齒的傾斜部分與彈性套斜齒的傾斜部分脫離，彈性套恢復自然狀態，在上移過程中不會(huì )與閘板閥殼體進行接觸，不會(huì )對彈性套進行磨損。
彈性套有較大的厚度，有較大的變形裕度，即使有顆粒殘存密封面也能實現較好的密封效果，另外即使在彈性套上有結垢也會(huì )在閘板閥打開和關閉動作期間隨著彈性套的變形而脫離。由于采用了彈性套與閘板的分離結構，在彈性套破損時，只更換彈性套即可，避免了整體閥板的更換，降低了維護費用。
作為優選方案，還包括設置于殼體頂部的上蓋。
作為優選方案，還包括設置于上蓋的執行機構，執行機構連接于閘板，用于帶動閘板在殼體內上下運動。
作為優選方案，執行機構為氣缸或電動執行器。
具體地，上蓋固定在殼體的頂部，執行機構固定在上蓋上，執行機構連接于閘板，并能夠帶動閘板上下運動，進而實現了閘板閥的自動開啟與閉合。
作為優選方案，彈性套是橡膠套，橡膠套具有耐腐蝕性，使閘板閥具有更大適用范圍。

手動插板閥是主要控制設備，廣泛使用在冶金、礦山、建材、糧食，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。
    手動插板閥也叫手動螺旋閘閥，通常于卸料器配套使用。主要由框架、閘板、絲桿、螺母、手輪等零件構成，通過手轉動手輪使絲桿帶動閘板沿水平方上下反復運動，使手動插板閥達到啟閉目的。手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。此閥門的優點在于閥體通徑無凹槽，介質不會(huì )卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。插板門密封結構可以分軟密封、硬密封結構。工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。插板門在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。
