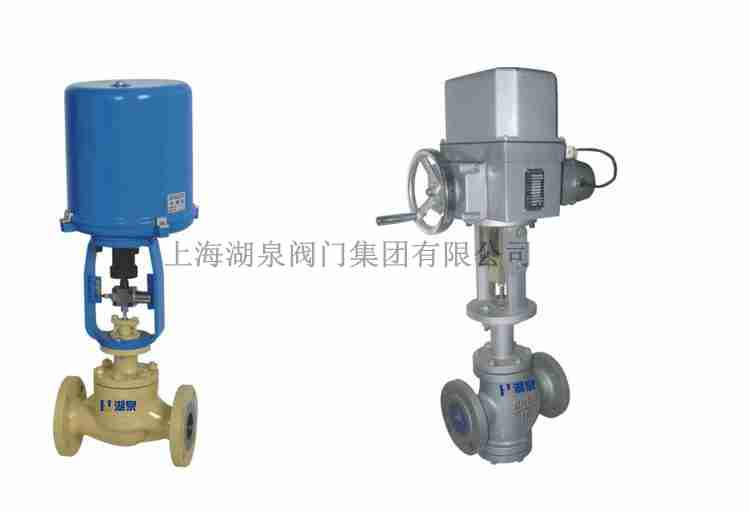

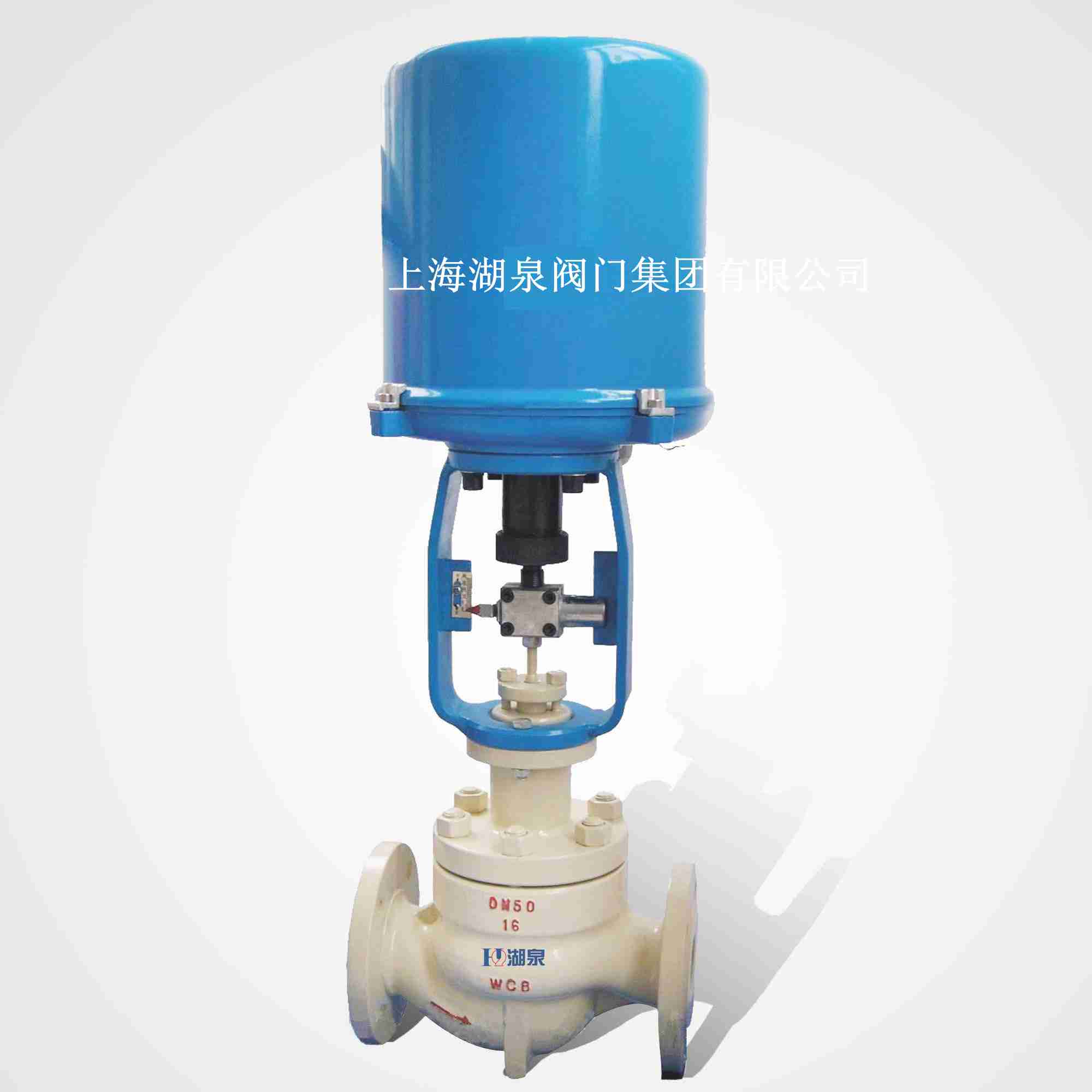

上海湖泉閥門集團有限公司DN800電動流量調節閥接受來自DCS或PLC的DC4-20mA（DC1-5V等）控 制信號來運轉的全電子式執行機構，電動流量調節閥體積小、重量輕、性能高、用于微小流量的精確控制。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa。該電動調節閥采用頂導向結構，閥體結構緊湊、體積小、重量輕、美觀精致；閥體流路嚴格安等截面 低流阻設計，壓降損失??；閥芯采用加強型閥桿單導向結構式，因而工作穩定性極佳，特別能承受高速流體對閥芯的沖擊；Kv值較小，多用于精確控制微小流量的場合，如精細化工、食品添加劑、醫藥、電子等行業。 DN800電動流量調節閥規格參數
驅動類型：電動(齒輪轉動型)
公稱通徑：G 1/8" ~1"
公稱壓力：Class150~Class600(PN16~PN100)
溫度范圍：-196℃~540℃
材料范圍：碳鋼，不銹鋼，雙相不銹鋼，Inconel,Monel,Hastelloy,Ti等
泄漏等級：ANSI IV級，V級或VI級
閥蓋類型：標準型，伸長型，低溫型，波紋管，保溫夾套型

公稱通徑 DN(mm)	G3/8"、1/2"、G3/4"、G1"
閥座直徑 dN(mm)	1.5	3	4	5	6	7	8	9	10	11	12
額定流量系數KV	0.025	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85
額定行程	8				10					12
允許壓差(MPa)	≤公稱壓力


DN800電動流量調節閥閥內部件

閥芯型式：	單座柱塞
流量特性：	等百分比、線性 、快開
內件材質：	標準材質組合及使用溫度、壓力范圍請參閱附錄



閥門尺寸inch(mm)	閥門尺寸	額定行程	額定Cv值
			閥門開度%行程
			等百分比性					直線特性
			10%	30%	50%	70%	100%	10%	30%	50%	70%	100%
3/4 (20)	5	10	0.04	0.11	0.24	0.62	0.8	0.09	0.27	0.35	0.64	0.9
	8	16	0.09	0.17	0.34	0.95	1.6	0.27	0.68	1.09	1.49	1.8
	10		0.14	0.27	0.53	1.48	2.5	0.42	1.06	1.69	2.32	2.8
	15		0.22	0.43	0.85	2.37	4	0.67	1.66	2.65	3.65	4.4
	20
