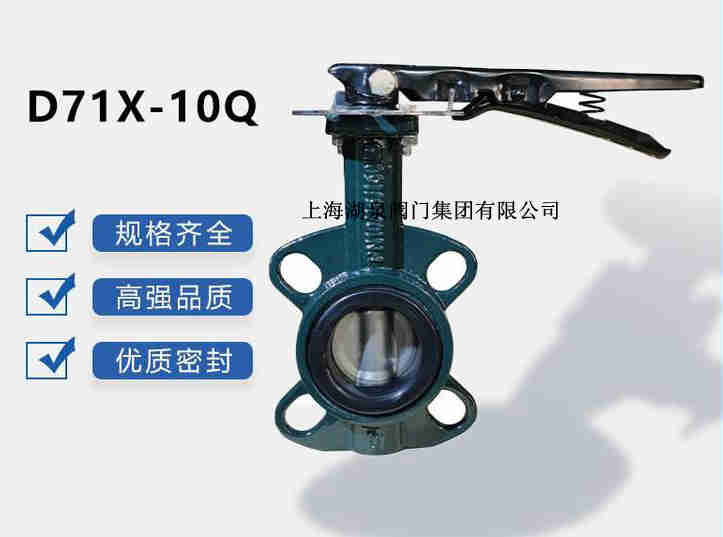

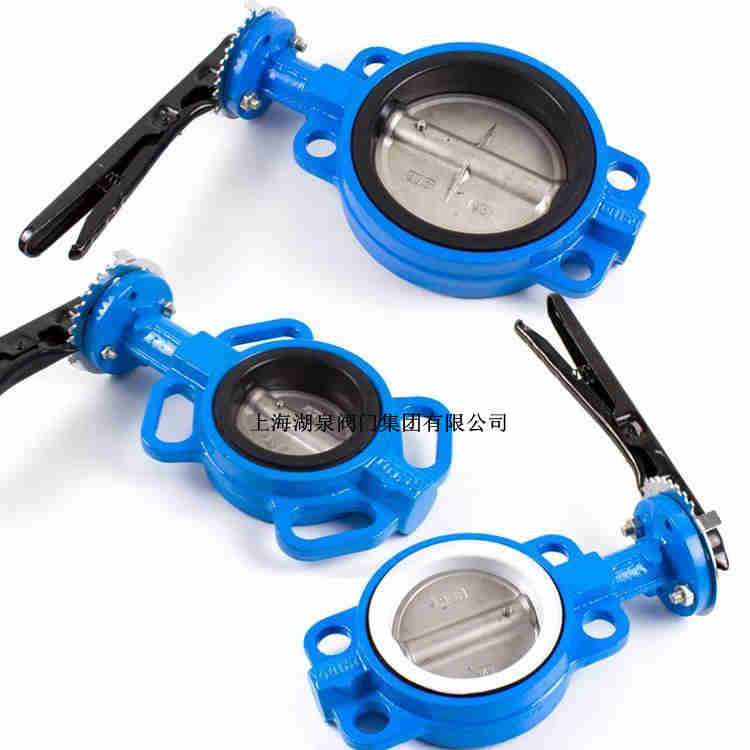

上海湖泉閥門集團有限公司對夾式手動蝶閥廠家，地址：上海市嘉定區馬陸鎮瀏翔公路1908號   ，主營產品:手動對夾式蝶閥、球墨鑄鐵手動蝶閥、高溫手動蝶閥、加長桿手動蝶閥、電動蝶閥 等，上海手動對夾式蝶閥D71X-10軟密封蝶閥規格:DN40~DN300mm 公斤壓力::0.6~1.6mpa 適用溫度:-20℃～.手柄對夾式不銹鋼蝶閥304手動蝶閥D71X-16P橡膠軟密封，D371F46不銹鋼渦輪襯四氟對夾式蝶閥304軟密封手...D71F 手動襯氟對夾蝶閥具有設計新穎、合理、結構獨特,重量輕,啟閉迅速，、操力矩小,操作方便 等優點。

手動對夾式蝶閥的產品說明 法蘭式襯膠軟密封蝶閥適用于冶金、化工、電力和市政工程及水廠等介質為水、油品和空氣等管道上,起切斷流體和調節介質流量等作用。 特別適用介質:水、油、氣體、粉體、液體生產廠家:上海湖泉閥門廠家 產品說明 D71X手動對夾蝶閥 制造規范 技術參數 公稱通徑DN(mm)50～800 公稱壓力PN(MPa)0.61.01.6 試驗壓力強度... 產品已經廣泛應用于環保、食品、化工、冶金、水電及機械等行業,銷售及售后服務涵蓋各個地區,產品質量及售后服務一致受到使用單位好評。

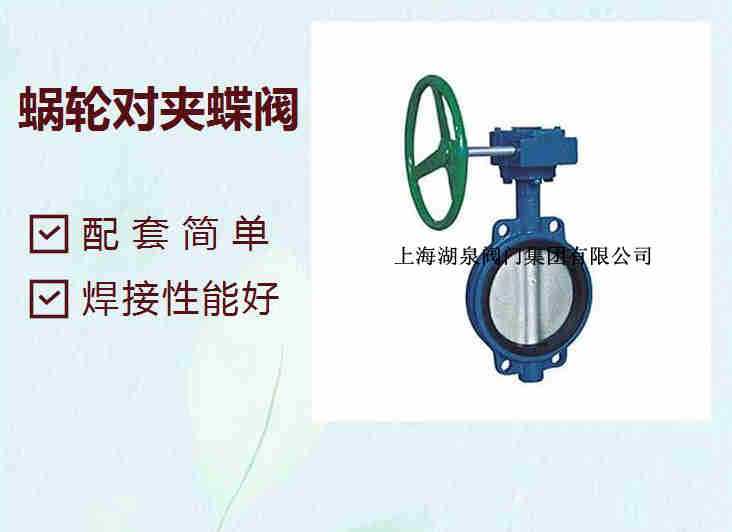

上海湖泉對夾式手動蝶閥 產品描述 產品特點 用途:廣泛使用于給排水、建筑、空調、污水、化工、食品、醫藥、輕紡等流體管路上作為調節和截流裝置使用 。 產品參數: 公稱壓力 1.6MPa 殼體試驗 2.4MPa 密封試... 手動蝶閥,手動對夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體... 手動對夾式蝶閥的工作壓力范圍有:軟密封工作壓力6/10/16公斤,硬密封雙偏心工作壓力10/16公斤,三偏心結構的工作壓力有16/25/40/63公斤。 所以常見的手動對夾式蝶閥型號有:D71X-6/10/...對夾蝶閥D371X-10/16 襯四氟對夾手柄蝶閥D71F4-10/16 偏心對夾蝶閥D373F4-10/16Q 單偏心渦輪蝶閥WBGX-10/16 對夾式信號蝶閥XD371X-10/16 對焊式金屬密封蝶閥D363H-16C 手動蝶閥D71X-10 ...

對夾式手動蝶閥廠家產品密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃


 對夾式手動蝶閥廠家產品主要外形尺寸

公稱通徑 (DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380
