上海湖泉閥門集團有限公司電動截止閥,質量三包:可以無條件(包退,包換,包運費),您一點后顧之憂也沒有，電動截止閥的種類比較多，比如美標截止閥、鍛鋼截止閥、Y型截止閥、角式截止閥、國標截止閥、手動截止閥、電動截止閥等等，那電動截止閥的結構圖是什么呢?這就需要按截止閥的分類來分別描述了，因為不同的截止閥其結構示意圖也是有著區別。下面帶哦大家一起來了解不同類別的電動截止閥結構圖吧!

湖泉閥門電動截止閥是由電動執行器和截止閥兩部分組成。它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。講述了截止閥的工作原理、截止閥型號規格、截止閥符號與截止閥圖片、截止閥結構圖,了解截止閥和閘閥的區別,方便工作中截止閥的選型。防爆電動截止閥是通過電動執行器轉動，帶動閥塞上升，開啟，下降關閉，屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閉截閥門的力比開啟截閥門的力大，所以閥桿的直徑要大，否則會(huì )發生閥桿頂彎的故障。

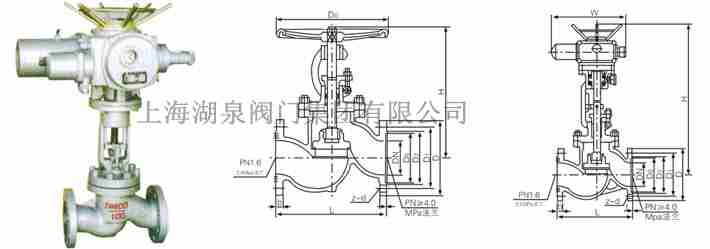

電動截止閥的結構詳細圖解電動截止閥倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。 配有多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。電動截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。湖泉閥門廠家電動截止閥是利用閥桿升降帶動閥頭，從而改變閥盤與閥座之間的距離達到啟閉控制的閥門，截止閥是在化工生產中使用范圍廣的截斷類閥門。截止閥在實際生產中主要用于水、蒸汽、壓縮空氣等管路的控制，但不宜應用于粘度大易結晶的材料。在使用時判斷閥門啟閉狀態的主要方式，是觀察閥桿露出閥蓋的高度，以此來控制閥門的操作。電動截止閥閥桿與閥蓋連接的部分可能存在空隙，容易出現介質泄漏，這一點可以通過填料密封來解決。

上海湖泉閥門直流式電動截止閥直流式截止閥的閥桿和通道成一定的角度，其閥座密封面與進出口通道也有一定的角度，閥體可制成整體式或分開式。閥體分開式截止閥用兩閥體把閥座夾在中間，便于維修。這類截止閥使流體幾乎不改變流動方向，在截止閥中流阻最小。閥座和閥瓣密封面可堆焊硬質合金，使整個閥門更耐沖刷和腐蝕，非常符合于氧化鋁生產工藝流程中的管路控制，同時也適合于有結焦和固體顆粒的管道中。

上海湖泉閥門角式電動截止閥角式截止閥的最大優點是可以把閥門安裝在管路系統的拐角處，這樣既節約了90°彎頭，又便于操作。因此，這類閥門最適合在化肥廠的合成氨生產系統中和制冷系統中采用。如J44H-160、J44H-320、L44H-160、L44H-320就完全是為合成氨生產系統而設計的。

上海湖泉閥門針型電動截止閥，它是作為精確的流量控制用的。閥瓣通常于閥桿做成一體，它有一個與閥座配合、精度非常高的針妝頭部。而且針型電動截止閥閥桿螺紋的螺距比一般普通截止閥的閥桿螺紋螺距要細。在通常情況下，電動截止閥的結構詳細圖解針型截止閥閥座孔的尺寸比管道尺寸小。因此，它通常只限于在公稱通徑小的管線中適用，更多的用于取樣閥。

上海湖泉閥門高溫高壓電站截止閥，該閥的結構特點是閥體與閥蓋的連接均采用壓力自緊密封式或夾箍式，閥體與管路的連接形式為對接焊連接，閥體材料多采用鉻鉬鋼或鉻鉬釩鋼，密封面大都堆焊硬質合金。因此，該類閥門耐高溫高壓，抗熱性好；電動截止閥的結構詳細圖解密封面耐磨損、耐擦傷、耐腐蝕，密封性能好，壽命長。最適用于火電工業系統、石油化工系統及冶金等的高溫高壓、蒸汽、油品、過熱蒸汽的管路上。

上海湖泉閥門波紋管電動截止閥，波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，電動截止閥的結構詳細圖解以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會(huì )避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。最適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。

上海湖泉閥門直通電動截止閥直通截止閥的介質進出口通道在同一個方向，呈180°，這種形式的截止閥，使流動狀態的破壞程度相對減小，電動截止閥的結構詳細圖解因此通過閥門的壓力損失也相應減少。它依靠閥桿壓力,使閥瓣密封面與閥座密封面緊密結合,陰止介質流通。在啟閉過程中密封面之間摩擦力小,耐磨,開啟高度小,制造工藝性能好等特點，與閘閥相比，截止閥的結構較簡單，制造和維修都比較方便。它是工業部門中使用最廣泛的一種閥門。
